【鍋爐選型案例】暖面積1500㎡/淋雨12個/泡澡池45m3/熱水鍋爐選型方案

1.1用戶概況

項目：洗浴中心燃氣熱水鍋爐采購，提供采暖及洗浴。

現場：采暖面積1500㎡；淋雨12個；泡澡池45m3；

選用燃料：天然氣

1.2推薦產品

1.3方案說明

為合理的調配鍋爐運行及減少用戶投資，經過充分的考慮，建議用戶選用型號：CLHS0.47-85/70鍋爐１臺，額定熱功率：40萬大卡/h，既可滿足用戶需要。

（1）每天提前4小時開啟鍋爐（即上午5~9點），通過板式換熱器對53噸的水加熱（8噸不銹鋼水箱的水+45m3泡澡池的水）。

計算方法：

①53噸自來水加熱到45℃，溫差30℃，需要熱量：159萬大卡；

②熱水鍋爐每小時產熱40萬大卡，40萬大卡×4小時=160萬大卡；160萬大卡÷30℃≈53334kg≈53噸。53噸-45噸=8噸，在加熱完泡澡池后，保溫水箱可儲存8噸熱水，供洗浴淋雨用（8噸熱水需要的熱量為：8000×溫差30℃=24萬大卡）。

結論：選用CLHS0.47-85/70型熱水鍋爐，提前運行4小時即可滿足45m3泡澡池和8噸不銹鋼水箱的加熱。

（2）1500㎡的采暖面積，每平方每小時需要100大卡熱量，即供熱采暖需要15萬大卡，所推薦的鍋爐每小時提供40萬大卡，40萬大卡÷15萬大卡≈2.7小時，即9點開始供暖，鍋爐全力供熱，最快可在2.7小時后室溫可達到供暖要求。

（3）9點之后，45m3泡澡池和8噸不銹鋼水箱不再需要全力加熱，而9點以后采暖是不可間斷的，所以這時熱量分配為：40萬大卡-15萬大卡=25萬大卡，即：在正常營業開始后，鍋爐在保證采暖供熱需求的情況下，剩余25萬大卡熱量可調配。

（4）12個淋浴頭，共需水量約2400kg/h熱水，8000kg（保溫水箱的熱水）÷2400kg/h≈3.3小時，即：保溫水箱的水可供淋浴使用3.3小時，鍋爐剩余25萬大卡熱量×3.3小時=82.5萬大卡熱量，而保溫水箱共需24萬大卡，82.5萬大卡-24萬大卡=58.5萬大卡，58.5萬大卡÷30℃=1950kg，說明：鍋爐運行3.3小時，除采暖外，剩余可產生82.5萬大卡的熱量，針對8噸水箱的消耗再減去24萬大卡，除按設計加熱8噸熱水外，還剩余58.5萬大卡，可再加熱1950kg熱水，（58.5萬大卡÷3.3小時≈17.7萬大卡÷30℃=590kg，即每小時可注入泡澡池45度的熱水590kg），也可選用10噸不銹鋼保溫水箱，增加到10噸的保溫水箱可增加一些特殊情況下的應付辦法，比如停電、停水、鍋爐維修等一些情況下，持續不斷的使用；如果不增加至10噸保溫水箱，鍋爐節省運行時間，節省燃料費用，

（5）鍋爐熱力分配表

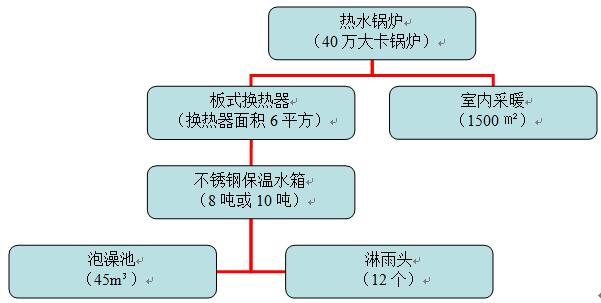

（6）系統概述
